Винтовая лестница своими руками

  Автор:
  Комментариев нет
  81

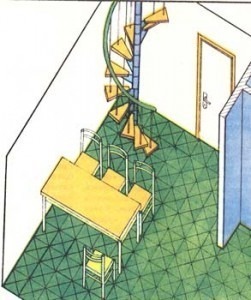

Винтовая лестница на мансарду является идеальным решением в помещении небольшого объема. Она станет своеобразным украшением интерьера, поскольку выглядит очень изящно. При этом надо помнить, что не следует перегружать пространство помещения мебелью и другими элементами интерьера.

винтовая лестница своими руками

Винтовая лестница имеет несущую опору, консоли, ступеньки, перила и вертикальные стойки (балясины).

Если вы решили самостоятельно изготовить лестницу на мансарду и остановились на варианте винтовой лестницы, то для этого потребуется приготовить следующие материалы:

— стальная труба диаметром 89 мм длиной не меньше высоты этажа (в данном примере 2600 мм),

— стальная труба диаметром 102 мм и длиной 2600 мм (внутренний диаметр не менее 89 мм),

— листовая сталь толщиной не менее 8 мм,

— ступеньки, изготовленные из дуба, бука или березы,

— стальная труба для балясин и перил диаметром 30 мм.

Изготовление элементов лестницы

Из листовой стали вырезают консоли и прокладки. Трубу диаметром 102 мм разрезают на равные части по длине, равной высоте ступени. Прокладку приваривают к консоли, которая в свою очередь приваривается к отрезку трубы диаметром 102 мм. Ступеньки крепят к металлической прокладке саморезами.

Количество элементов определяют следующим образом: высоту помещения делят на расстояние между ступенями 19-22 см и из полученного числа вычитают единицу. В нашем примере элементов получается 12.

Разметка места под установку лестницы

На полу начертите круг радиусом 65 см (длина ступеньки плюс радиус трубы). Круг разделите на 12 секторов (по числу ступенек). Далее приступают к разметке и изготовлению ступенек. Ступеньки идут с нахлестом 3-4 см, поэтому их широкую сторону делают несколько больше длины дуги круга.

Винтовая лестница своими руками

В верхнем перекрытии вырезают полукруг, половина диаметра которого станет тринадцатой ступенью и расположиться над первой ступенью. Затем под оставшейся частью перекрытия пойдут соответственно 2, 3, 4, 5 6-ю ступени.

Монтаж лестницы

Вставляют несущую трубу в гнездо нижнего перекрытия и привариваю к двутавру. На трубу нанизывают элементы лестницы. Первую ступеньку фиксируют в начале подъема, а затем устанавливают остальные элементы. Не забываем, что ступеньки на 3-4 см перекрывают друг друга. Элементы лестницы приваривают или привинчивают к несущей трубе. Закрепляют верхний конец трубы таким же образом, как и нижний.

Винтовая лестница своими руками

1- опорная труба, 2 – сварка, 3 – двутавр (рельс), 4 – балка перекрытия, 5, 7 – доски пола, 6 – утеплитель, 8 – линолеум, 9 – полукруглое отверстие в перекрытии

Монтаж перил начинают с установки балясин, изготовленных из трубы диаметром 35 мм. Длина балясины берется 80-90 см. Сверху к балясинам приваривается перила.

Отделку лестницы выбирают в соответствие со своим вкусом.

Идея предложена архитектором Я. Ивановым

P.S. Некоторые элементы конструкции данной винтовой лестницы можно сделать иначе. В частности опорные элементы для установки опорной трубы я сделал бы такими:

Винтовая лестница своими руками

Опорная шайба закрепляется на полу. Несущая опора фиксируется на опорной шайбе без применения сварки.

Еще интересные идеи в совершенствование данного проекта можно взять после просмотра видеофрагментов, где подробно показан монтаж итальянской винтовой лестницы.
