Сделать навес для машины без сварки размером 3×5 метра можно за 2–3 дня, не имея сварочного аппарата и навыков работы с ним. Использование болтовых соединений вместо сварки снижает бюджет на 30–40%, позволяет собрать конструкцию в одиночку и при необходимости демонтировать её без повреждения металла. Ниже приведена полная инструкция по сборке каркаса из профильной трубы 40×40 мм и укрытию его поликарбонатом.
Метод сборки «на болтах» (без сварки) идеально подходит для дачи и частного сектора, где нет мощной электросети или желания возиться с генератором.
Плюсы метода:
- Экономия. Не нужно платить сварщику или покупать дорогой аппарат.
- Мобильность. Конструкция получается разборной. Если вы переезжаете или меняете ландшафт, навес можно открутить и перевезти.
- Простота. Достаточно уметь держать дрель и гаечный ключ.
- Безопасность. Отсутствие искр и открытого огня снижает риск пожара при работе рядом с домом.
Важно. Болтовое соединение требует регулярного обслуживания. Раз в год проверяйте затяжку болтов, так как металл под нагрузкой может давать микроусадку.

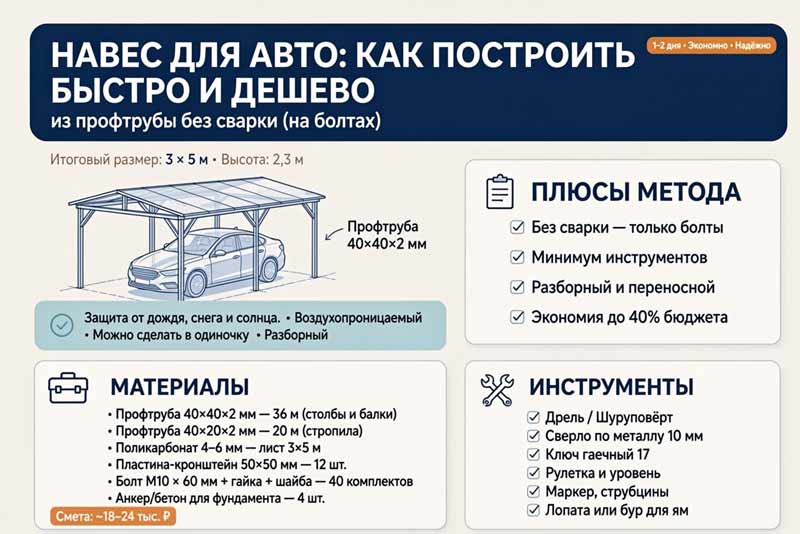

Расчет материалов и актуальная смета
Для навеса размером 3 × 5 м и высотой 2,3 м (оптимально для легкового авто и кроссовера) потребуется следующий комплект материалов. Цены усреднены по рынку на 2026 годы.

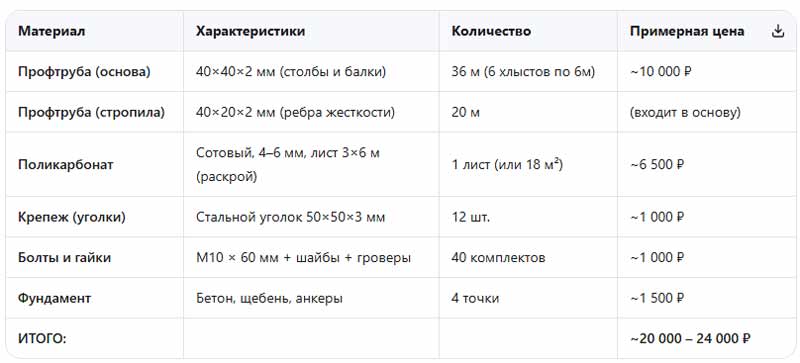

Список покупок (Материалы)
Совет мастера. Покупайте трубу с запасом 10–15% на подрезку. Для стропил (наклонных элементов) длина всегда больше проектной ширины из-за угла наклона.
Необходимый инструмент
Вам не нужна тяжелая техника. Весь инструмент помещается в обычный ящик:
- Дрель / Шуруповерт. Мощный, желательно сетевой (для сверления металла 2 мм аккумулятор может слабоват).
- Сверла. По металлу Ø10 мм (под болт М10) и Ø10,5 мм (для прохождения тела болта без резьбы).
- Ключи. Рожковый или накидной.
- Рулетка и уровень. Обязательны для контроля горизонтали и уклона.
- Маркер и струбцины. Чтобы фиксировать трубы перед сверлением.
- Лопата или бур. Для ям под фундамент.

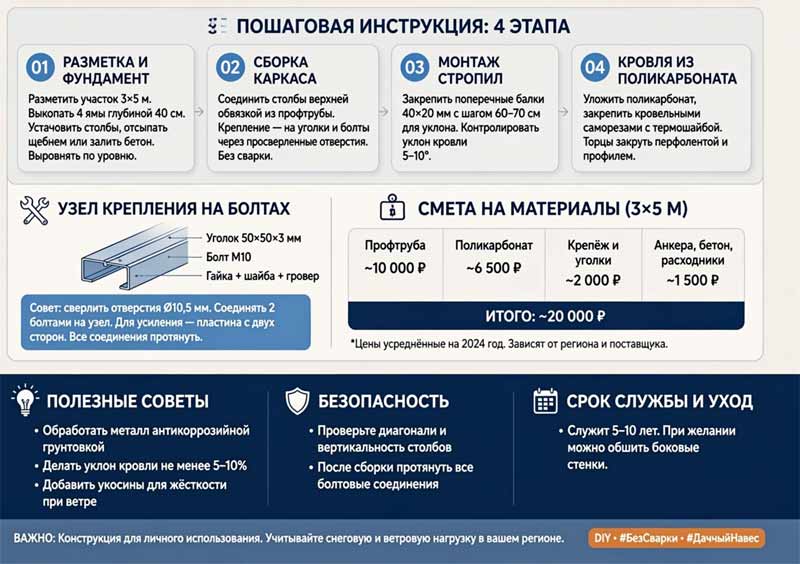

Пошаговая инструкция сборки навеса для машины
Этап 1. Разметка и фундамент
Навес 3×5 м — конструкция легкая, но парусная. Фундамент должен держать вертикальную нагрузку (снег) и вырывание (ветер).
- Разметка. Отмерьте прямоугольник 3×5 м. Обязательно проверьте диагонали. Они должны быть равны.
- Ямы. В четырех углах выкопайте ямы глубиной 40–50 см.
Нюанс. Если грунт пучинистый (глина), лучше углубиться до 70–80 см или использовать винтовые сваи.
- Установка столбов:
- Опустите трубы 40×40 мм в ямы.
- Выровняйте их строго по уровню (вертикаль).
- Зафиксируйте распорками.
- Бетонирование. Засыпьте дно щебнем, пролейте водой и залейте бетоном. Дайте схватиться минимум 24–48 часов перед монтажом каркаса.
Этап 2. Сборка каркаса (стойки и обвязка)
Это самый ответственный этап. Мы собираем «скелет» без сварки.
Принцип соединения:
Мы используем стальные уголки 50×50×3 мм как «переходники».
- Приложите уголок к стойке и балке.
- Просверлите отверстие насквозь через уголок и обе трубы.
Лайфхак. Сначала сверлите уголок, затем прижмите его струбциной к трубе и сверлите трубу. Так отверстия совпадут идеально.
- Вставьте болт М10. С другой стороны наденьте шайбу, гровер (пружинную шайбу, чтобы гайка не открутилась от вибрации) и закрутите гайку.
Порядок сборки:
- Свяжите верхние части стоек горизонтальными балками (обвязка).
- Все соединения делайте «в угол» или внахлест через пластины/уголки.
- Без сварки. Никаких прихваток. Только механическая стяжка болтами.
Этап 3. Монтаж стропильной системы
Крыша не должна быть плоской, иначе вода и снег будут скапливаться.
- Угол наклона. Оптимальный уклон 5–10 градусов (примерно 15–30 см перепада высоты на 3 метра ширины).
- Шаг стропил. Используйте трубу 40×20 мм. Устанавливайте их с шагом 60–70 см.
- Крепление. Аналогично основному каркасу через уголки или специальные кронштейны.
- Контроль. Натяните шнурку от передней балки к задней, чтобы все стропила лежали в одной плоскости.
Ошибка новичка. Слишком редкие стропила. Если шаг будет больше 80 см, поликарбонат может прогнуться под тяжестью снега или лопнуть при термическом расширении.
Этап 4. Кровля из поликарбоната
Поликарбонат — лучший выбор для самостоятельной сборки: он легкий, гнется и не требует сложного кроя.
- Укладка. Листы укладываются вдоль ската (чтобы конденсат стекал по каналам вниз).
- Термошайбы. Используйте специальные кровельные саморезы с EPDM-прокладкой (цветные шайбы). Не перетягивайте их! Лист должен иметь возможность двигаться при нагреве.
- Стыки. Если ширины листа (2,1 м) не хватает, используйте специальный разъемный профиль (Н-соединитель).
- Торцы. Обязательно заклейте торцы поликарбоната перфорированной лентой и закройте торцевым профилем. Иначе внутри заведутся насекомые и вырастет плесень.
Узел крепления: технические нюансы
Как правильно собрать болтовое соединение, чтобы оно не люфтило?
- Сверление. Используйте сверло Ø10,5 мм для отверстий под болт М10. Болт должен входить плотно, но без молотка.
- Усиление. В местах максимальных нагрузок (углы крыши) используйте не один болт, а два, или пластину с двух сторон трубы (как «бутерброд»).
- Защита. После сборки обязательно обработайте места сверления и сами трубы антикоррозийной грунтовкой. Металл в местах сверления лишен заводского цинкового слоя и ржавеет первым.
Частые вопросы (FAQ)
Выдержит ли такой навес сильный ветер?
Да, если фундамент заглублен минимум на 40–50 см и забетонирован. Поликарбонат парусит меньше, чем профнастил, но для надежности можно добавить укосины (диагональные распорки) из той же трубы 40×20 мм.
Можно ли использовать профнастил вместо поликарбоната?
Можно, но профнастил тяжелее и требует более частой обрешетки (шаг 40–50 см). Также под профнастил металл каркаса нужно красить тщательнее, так как конденсат с обратной стороны листа вызывает быструю коррозию.
Нужно ли красить трубы до или после сборки?
Идеальный вариант — загрунтовать и покрасить трубы до сборки (особенно труднодоступные места стыков). После сборки останется только подкрасить места сверления и шляпки болтов.
Резюме
Сделать навес для машины без сварки 3×5 м — реальная задача для одного человека на выходные. Главное — не экономить на толщине металла (берите трубу со стенкой от 2 мм) и не забывать про уклон крыши. Такая конструкция прослужит 5–10 лет, а при регулярной покраске и уходе — до 15 лет.
