Стол+стремянка

Никогда бы не подумал, что можно совместить, казалось бы, несовместимое, например, стол и лестницу-стремянку. А вот изобретателю О. Г. Чурикову удалось эту идею реализовать на практике. Несколько секунд, и стол превращается в стремянку.

Стол+стремянка

(Чтобы увеличить изображение, щелкните на рисунок)

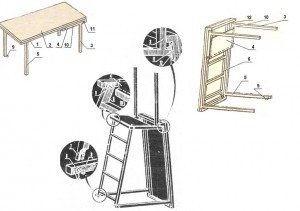

Пара ножек (3) шарнирно закреплена на столешнице (2) и жестко соединена с опорной площадкой (4). Столешница находится в металлической раме (1), к которой приварена вторая пара ножек (5). Лестница (6) находится под рамой и оснащена вилками (7) и втулками (8), служащими для крепления с пальцами (9). Опорная площадка смонтирована на подрамнике (10), который прикреплен к раме двумя осями (11) и проушинами (12).

В положении «стол» лестница и опорная площадка закреплены винтами.

Чтобы стол превратить в стремянку, необходимо поставить его на бок, повернуть опорную площадку вместе с ножками (3) на 90 градусов до упора, снять лестницу с днища столешницы и пристыковать ее к подрамнику (10) опорной площадки и ножкам (5).

По материалам журнала «ЮТ» №8 1988 г.
